Машина предназначена для формирования гофрокоробов и заклеивания дна короба при помощи системы Hot-Melt (горячим клеем).

Описание:

• Моноблок оснащен регулируемыми по высоте ножками.
• Несущая рама машины - из трубчатого профиля.
• На раме находятся четыре позиции:

1. Магазин для картонных заготовок
2. Привод машины. Электромотор машины управляется инвертором.
3. Вакуумный насос с системой подачи и контроля вакуума к присоскам.
4. Устройства для захвата картонных заготовок из магазина, открытия, сгибания под прямым углом и склеивания дна картонной заготовки при помощи клея.

• Защитные ограждения - фиксированные и открывающееся двери, оснащенные защитными концевиками. Система предназначенна для защиты персонала.
• Электрическая панель имеет все необходимые устройства контроля и управления для работы машины.

Рабочий цикл:

• Находящиеся в магазине картонные заготовки захватываются присосками и вытягиваются в зону раскрытия и загибания краев коробки.
• Устройство раскрытия открывает картонную заготовку, а два устройства загибания краев закрывают фронтальные края картонной заготовки.
• Расположенные снизу клеевые форсунки подают строго определенное количество клея на боковые клапана картонной коробки.
• Устройство загибания боковых краев сгибает боковые края под прямым углом и прижимает проклеенные клапана к днищу коробки.
• Коробка выталкивается в выходу из машины. На выходе сверху в раскрытую коробку опускается пневматический пресс и несколько секунд сильно прижимает дно коробки для качественной проклейки.
• Машина оборудована сенсорами, останавливающими рабочий процесс в случаях аномалий при раскрытии коробки, отсутствия вакуума, смятия коробки, затора на выходе.
• Машина способна работать как в ручном пошаговом, так и в автоматическом режиме.

Технические данные

Производительность:	1.200 коробов/час
Габаритные размеры:	2.170 мм x 4.040 мм x 1.910 мм (высота)
Стандартная высота рабочего стола:	1.030 мм ± 25мм
Высота разгрузки коробов:	600 ± 25 мм
Вес:	1.300 кг
Электрическая мощность:	5,5 кВт
Подключение воздух:	1/2"
Потребление воздуха при 6 бар:	591 Нлит./мин.
Мин. размеры открытого короба:	380 мм x 380 мм
Макс. размеры открытого короба:	800 мм x 680 мм
Мин. размеры закрытого короба:	120 мм x 220 мм x 260 мм (высота)
Макс. размеры закрытого короба:	360 мм x 500 мм x 400 мм (высота)
Тип картона:	KWSKE/365/C - LST/343/A
Тип клея:	HENKEL TECHNOMELT Q31 PE01

Дополнительное оснащение:

 Группа Hot-Melt (горячий клей), включающая в себя:

• блок автоматического разогрева и поддержания температуры клея;
• клеевые шланги с подогревом;
• клеевые дозирующие форсуни.

 Сервис, наладка, обслуживание и гарантия:

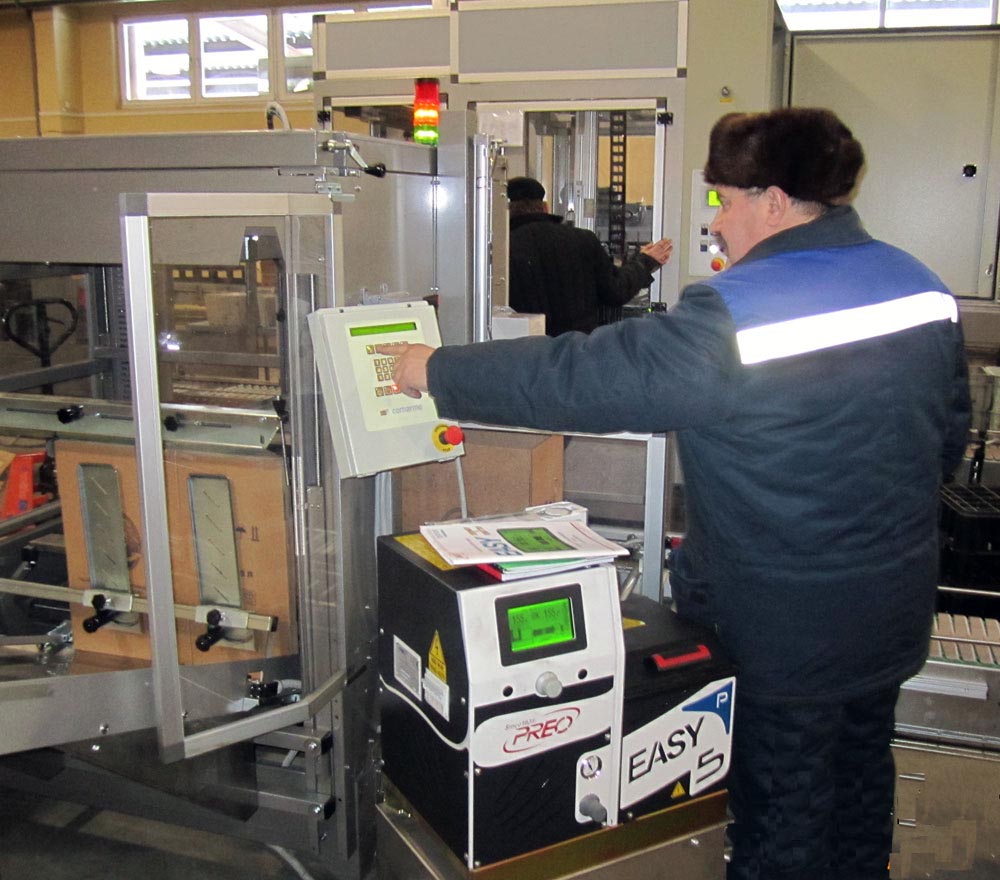

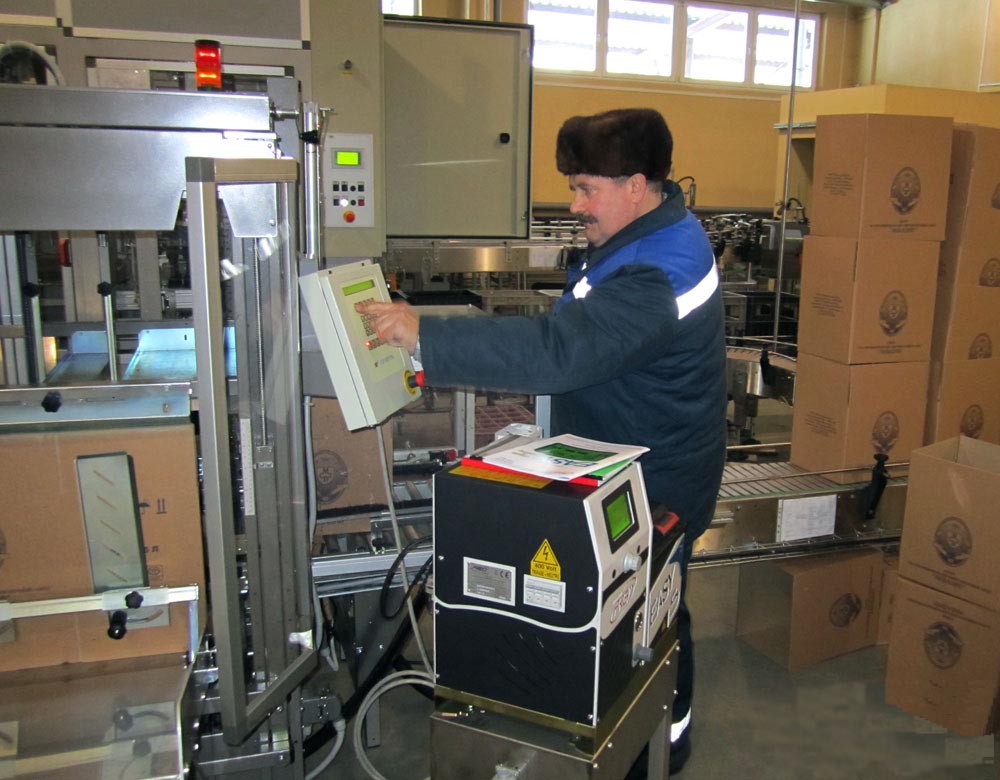

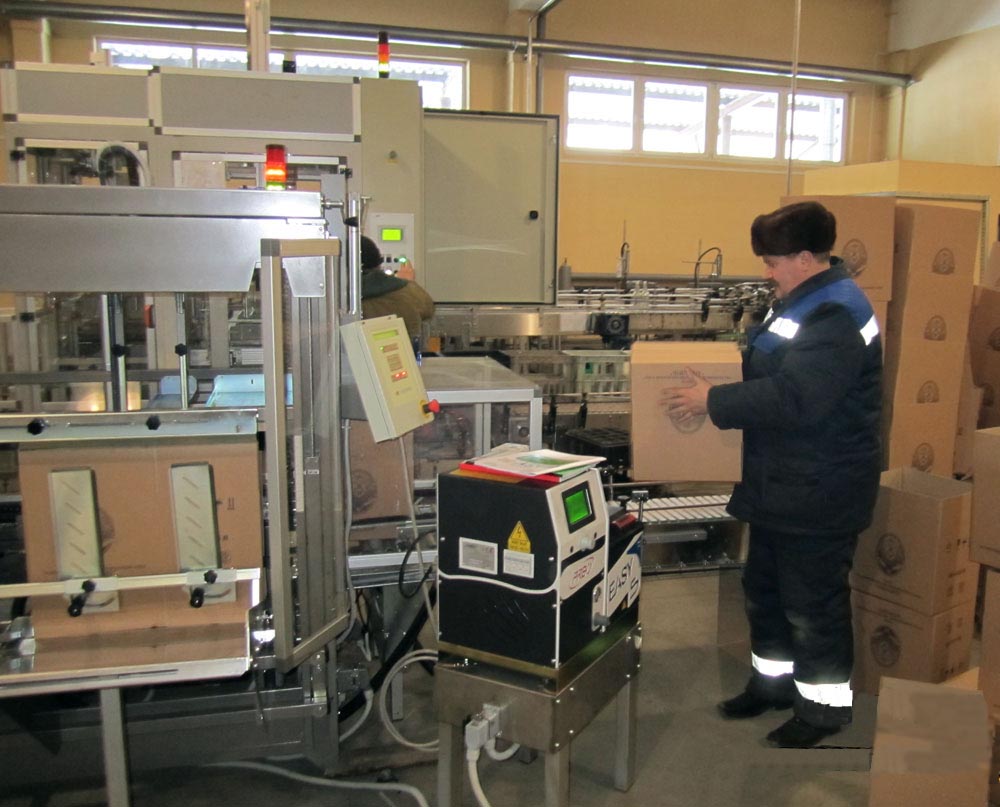

На фото:  инженер Тадеуш Орловский:

• Выполняет наладку формирователя картонного короба FOCA06.
• Проверяет режимы работы машины (ручной и автоматический).
• Контролирует правильность формирования, склейки и геометрию картонного короба.

Видео рабочего процесса изготовления картонного короба автоматическим формирователем FOCA06.
