Упорядочиватель пластиковых бутылок

Ротационный упорядочиватель предназначен для установки пластиковых бутылок, загружаемых в подающий бункер вразнобой, в правильную позицию непосредственно перед розливом.

Допустимые размеры пластиковой бутылки:

- макс.диаметр бутылки: 120 мм;
- высота бутылки: от 160 до 360 мм.

Базовая комплектация машины:

• Каркас машины из нерж.стали AISI 304.
• Рама и центральный конусный диск из нерж.стали.
• Крыша с системой открытия вручную, состоящий из профилей из нерж.стали и панелей из прозрачного пластика.
• Вывод бутылок через выходную звезду и их перемещение по конвейерам, укомплектованным предохранительными устройствами для контроля за затором бутылок.
• Панель управления из нерж.стали.
• Система вращения с дифференциальной скоростью.
• Двигатель, контролируемый инвертером.
• ПЛК для управления рабочими операциями.
• Фотоэлемент для контроля затора бутылок на выходе.
• Система подъема бутылок со спиральными направляющими.
• Оснастка для пластиковой бутылки.

ОПЦИИ:

• Элеватор для бутылок, выполненный из нерж.стали, с бункером загрузки и защитными ограждениями.
• Планшетный воздушный конвейер с автоматической системой отбраковки деформированных бутылок.
• Полная система защитных ограждений с опорной рамой из нерж.стали и панелями из оргстекла.

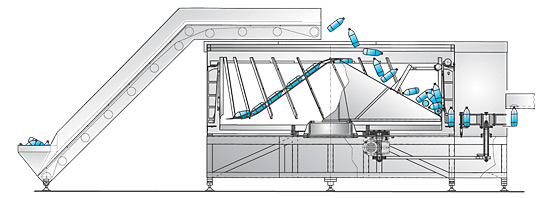

Принцип работы:
От основания центрального фиксированного конуса отходят 1 или несколько спиралей, которые направляют бутылки к вершине вращающегося цилиндра, по окружности которого расположены ячейки. Во время вращения цилиндра бутылки попадают в эти ячейки и далее проходят по каналам, в которых и осуществляется их ориентация. Каналы изготавливаются в соответствии с конфигурацией бутылки. По этим каналам уже установленные в правильной позиции бутылки поступают на линию розлива.
В зависимости от скорости или типа пластиковой бутылки в машине может быть установлено от 1 до 3 подъемных спиралей.

Все фазы работы машины контролируются при помощи ПЛК и могут изменяться при помощи кнопочной панели. Машина оснащена автоматической системой выталкивания деформированных или неправильно установленных бутылок.
